Instalatii electrice de medie tensiune


EETim va ofera servicii de calitate pentru proiectare instalatii electrice de medie tensiune:

  • studii de prefezabilitate (SPF);
  • studii de solutie;
  • studii de fezabilitate (SF);
  • proiecte tehnice (PT);
  • caiete de sarcini (CS);
  • documentatii pentru autorizare de construcţie (DTAC);
  • detalii de executie (DE);
  • documentatii as-built;
  • expertiza tehnica

Cu experienta de peste 20 de ani in domeniu, oferim servicii de calitate in execuţia de proiecte pentru diverse instalatii electrice, cu tensiune de 20kV, atat pentru instalatii electrice noi cat si pentru modernizarea instalatiilor electrice de distributie si utilizare existente:

  • instalatii electrice interioare/exterioare pentru constructii civile si industriale, bransamente aeriene si subterane cu tensiune de 20kV;
  • electroalimentari industriale pentru intreprinderi mici, mijlocii si mari;
  • linii electrice in cablu (LES) cu tensiune de 20kV;
  • posturi de transformare MT/JT (puncte de alimentare, puncte de conexiuni);
  • instalatii de protectie si masura pentru echipamente.

Echipamentele si materialele folosite de firma noastra (furnizate de Schneider Electric), precum si tehnologiile de montaj (3M) aplicate corect si eficient reprezinta garantia profesionalismului si seriozitatii cu care tratam orice colaborare.

Specificații

1.   Celule modulare, pana la 24kV – SM6 , Schneider Electric

2.   Celule electrice compacte de MT, pana la 24kV – RM6, Schneider Electric

3.   Relee de protectie pentru aplicatii uzuale – Sepam seria 20, Schneider Electric

4.   Relee de protectie – Sepam seria 10, Schneider Electric

5.  Transformatoare uscate in rasina, 250-2500kVA, 20kV, Schneider Electric

6.  Terminale de exterior “3M” tip QT II pentru cabluri monopolare 6/10(12)kV

7.  Terminale de exterior “3M” tip QT II pentru cabluri monopolare 12/20(24)kV fara armatura

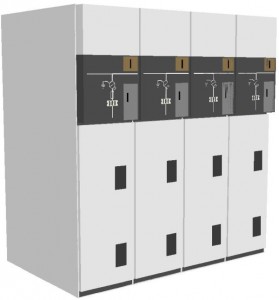

1.      Celule modulare, pana la 24kV – SM6

a)                  Descriere

Gama SM6 este o oferta cuprinzatoare si cu posibilitate de completare de unitati modulare cu izolatie in aer, deosebit de fiabile, pentru toate aplicatiile de distributie secundara subterana de MT.
Combinand flexibilitatea cu simplitatea in instalare si exploatare, SM6 este un concentrat al know-how-ului marca Schneider Electric.

Gama cuprinzatoare, alcatuita din unitati modulare de comutatie si control de pana la 24kV, usor adaptabile la cerintele dvs. specifice:

  • contine un intrerupator fix sau debrosabil, utilizeaza SF6 sau vid, comutator-separator, contactor şi separator;
  • curent nominal 630 si 1250A;
  • curent de scurtcircuit de pana la 25kA;
  • rezistenta la arc intern.

Dispozitive de control, monitorizare si protectie, care asigura continuitatea instalatiilor, continuitatea alimentarii electrice si reducerea duratei de nefuncţionare:

  • relee Sepam si VIP;
  • interfata de control la distanta Easergy T200S;
  • indicatoare de defect Flair.

b)                 Aplicatii

  • partea de MT în statii de transformare IT/MT din sisteme de distributie;
  • substaţii MT pentru consum sau de distributie de pana la 24kV;
  • tablou de celule de MT.

2.      Celule electrice compacte de MT, pana la 24kV – RM6

a)                  Descriere

Pe baza referintei, RM6 protejeaza persoanele si bunurile din intreaga lume cu peste 1.000.000 de functii instalate in domeniul aplicatiilor de distributie subterana secundară de MT. RM6 este o unitate functionala proiectata pentru a satisface cerintele de operare si extindere a retelelor de distributie a energiei electrice. Siguranţa alimentarii, continuitate in functionare si insensibilitate la mediu – RM6 este optiunea pentru fiabilitate ridicata.

Aparatura de comutaţie compacta, independenta, complet izolata:

  • cuprinde intre 1 si 4 unitati functionale integrate, de mici dimensiuni;
  • optiune de protectie a transformatorului: intrerupator cu unitate de protectie cu autoalimentare sau combinatie de separator de sarcina cu sigurante fuzibile.

Opţiune:

  • posibilitate de extindere pe amplasament pentru dezvoltarea reţelei;
  • comanda electrică pentru control la distanta;
  • monitorizare si alarma in caz de eveniment.

b)                 Aplicatii

  • conectarea, alimentarea si protectia transformatoarelor dintr-o bucla deschisa sau dintr-o retea de tip radial;
  • echiparea punctelor retelelor de MT si imbunatatirea fiabilitatii energiei electrice.

3.      Relee de protectie pentru aplicatii uzuale – Sepam seria 20

a)                  Descriere

Relee de protectie digitala pentru protectia de curent sau tensiune, pentru orice sistem de distributie, apartinand unei game consistente de relee organizate conform aplicatiilor pe baza a 20 de ani de experienta in domeniul releelor digitale. Utilizand releele de protecţie Sepam 20, sistemul electric protejat, dispune de o siguranta completa.

Gama 20 din seria Sepam include 7 tipuri de dispozitive Sepam. Un tip de Sepam este dedicat unei aplicatii. Caracteristici:

  • 3 tipuri de UMI;
  • 4 intrari de curent sau 4 intrari de tensiune;
  • 10 intrari logice;
  • 8 iesiri pe releu;
  • 1 port de comunicatie Modbus;
  • 8 intrari de senzor de temperatura.

b)                 Aplicatii

  • S20, S24: protectie de statie sau linie;
  • T20, T24: protectia transformatorului;
  • M20: 2 aplicatii de protectie de tensiune pentru motoare;
  • B21: protectia barei colectoare;
  • B22: pierderea protectiei retelei de alimentare.

4.      Relee de protectie – Sepam seria 10

a)                  Descriere

Relee de supracurent si curent homopolar, pentru protectia de baza a liniilor şi a transformatoarelor de distribuţie. Beneficiile rezultate din utilizarea releelor Sepam 10:

  • simplitate: garantia instalarii simple, configurare simpla a parametrilor;
  • fiabilitate: un raspuns fiabil, de inalta calitate, la asteptarile dorite, pentru protectia retelelor de medie tensiune;
  • productivitate: functiile de protectie esentiale, „strictul necesar”, ofera cel mai bun raport calitate/pret/performanta de pe piata.

Gama 10 din seria Sepam include 3 modele:

  • seria 10N asigura protectia impotriva punerilor la pamant;
  • seria 10B asigura protectia impotriva suprasarcinilor, a defecţiunilor intre faze si a defectiunilor de punere la pamant;
  • seria 10A executa aceleasi functii ca si seria Sepam 10B, cu intrari digitale si iesiri pe releu suplimentare, un port de comunicatie si functii suplimentare de protectie si monitorizare.

b)                 Aplicatii

  • protectia retelelor secundare de distributie a energiei electrice (statii de transformare MT/MT, MT/JT);
  • protectia cladirilor cu sursa de alimentare MT (cladiri de birouri, supermarketuri, industrie, depozite).

5.      Transformatoare uscate in rasina, 250-2500kVA, 20kV



a)                  Descriere

Garantia unui produs de varf:

  • garantat impotriva pericolului de incendii (cu autostingere);
  • complet insensibil la medii dure (poluare sau condens);
  • conformitate cu restrictiile specifice ale industriei auto (certificat fara silicon);
  • simplu si usor de instalat, cu minimum de intretinere.

Caracteristici tehnice:

  • putere nominala intre 250kVA si 2,5MVA;
  • nivel de izolatie nominal de pana la 20kV;
  • frecventa nominala 50Hz;
  • infasurari MT incapsulate in rasina electroizolanta;
  • infasurari JT preimpregnate;
  • izolaţie termica de clasa F;
  • certificat E3, C3, F1;
  • depozitare la temperaturi reduse de pana la -60°C;
  • rezistenta la nivel ridicat de umiditate >95%;
  • cu racire naturala (AN) sau fortata cu aer (AF) la cerere;
  • instalare interioara sau exterioara la cerere (cu carcasa);
  • carcasă cu clasa de protecţie pana la IP44;
  • Comutator de ploturi cu reglare sub sarcină (OLTC) la cerere.

b)                 Aplicatii

  • infrastructura: Cladiri publice si comerciale, precum aeroporturi, spitale etc.;
  • industria mica: industria textila, auto, farmaceutica, alimentara.

6.      Terminale de exterior “3M” tip QT II pentru cabluri monopolare 6/10(12)kV



a)                  Descriere

Tehnologia retractibil la rece nu necesita scule speciale sau sursa de foc, ceea ce ii confera fiabilitate sporita.

Materialul siliconic din care este fabricat prezinta proprietati electrice si mecanice superioare, retractare usoara chiar si la temperaturi mici, iar cablul poate fi pus sub tensiune imediat dupa instalare.

Din punct de vedere electric, materialul siliconic minimizeaza riscul de defect in timpul functionarii si instalarii ceea ce ii confera siguranta ridicata.

b)                 Aplicatii

Seturile QT-II 92-EB 62-1, respectiv QT-II 92-EB 63-1 permit conectarea terminalelor la cabluri monopolare cu izolatie sintetica extrudata, avand conductorul din cupru sau aluminiu, cu ecran de fire sau banda, cu sectiunea conductorului cuprinsa intre 50 si 300 mmp.

Tipuri de cablu: (N)(A)2XSY, (N)(A)2XS(FL)Y.

7.      Terminale de exterior “3M” tip QT II pentru cabluri monopolare 12/20(24)kV fara armatura



a)                  Descriere

Tehnologia retractibil la rece nu necesita scule speciale sau sursa de foc, ceea ce ii confera fiabilitate sporita.

Materialul siliconic din care este fabricat prezinta proprietati electrice si mecanice superioare, retractare usoara chiar si la temperaturi mici, iar cablul poate fi pus sub tensiune imediat dupa instalare.

Din punct de vedere electric, materialul siliconic minimizeaza riscul de defect in timpul functionarii si instalarii ceea ce ii confera siguranta ridicata.

b)                 Aplicatii

Seturile QT-II 94-EB 62-1, respectiv QT-II 94-EB 63-1 permit conectarea terminalelor la cabluri monopolare cu izolatie sintetica extrudata, avand conductorul din cupru sau aluminiu, cu ecran de fire sau banda, cu sectiunea conductorului cuprinsa intre 25 si 240 mmp.

Tipuri de cablu: (N)(A)2XSY, (N)(A)2XS(FL)Y.
